OSNOVNI POJMOVI

Klima uređaji su u komercijalnom smislu poznati preko 50 godina, ali su ipak u poslednjih nekoliko godina postali ekonomski opravdani i prihvatljivi široj populaciji. Krećući se u smeru zadovoljavanja potreba kupaca napravljena su brojna tehnička unapređena, poboljšan je kvalitet uređaja, a zbog masovne proizvodnje smanjena cena.

Prema raznim istraživanjima veliki uticaj na produktivnost pojedinca ima temperatura prostora. Optimalna temperatura je oko 20°C, učinak počinje da opada na 22°C, dok iznad 26°C znatno opada.

Pojam klima uredjaj ili klimatizacija najčešće vezujemo samo za rashladni sistem. Klimatizacija je mogućnost upravljanja temperaturom, količinom relativne vlage, čistoćom i distribucijom vazduha i shodno tome poseduje sledeće funkcije:

Hlađenje: klima uređaji pružaju preciznu (digitalnu) kontrolu temperature. Uvek možete stvoriti okruženje u kojem se osećate najbolje, uz izbor prave temperature. Ne samo da stvaraju komfor, već se uz njih osećate svežije i aktivno čak i u najekstremnijim spoljnim uslovima.

Grejanje: klima uređaji mogu pružiti i grejanje. Standardno sadrže toplotnu pumpu koja omogućuje grejanje, pri spoljnoj temperaturi iznad -5 stepeni C. U kvalitetnijim uređajima je inverter sistem koji omogućuje grejanje i na temperaturama iznad -15 stepeni. Omogućuje uživanje uz savršeno konstantnu temperaturu tokom cele godine, bez obzira na spoljne uslove. Predstavlja ekološki prihvatljiva alternativa za tradicionalne načine grejanja zbog toga što energiju spoljnog vazduha (zagrеjanog) prenosi u unutrašnjost prostora.

Prečišćavanje: Uređaji sadrže posebne filtere koji apsorbiraju prašinu, dim i ostale nečistoće iz vazduha i tako mogu proizvesti svež, čisti vazduh. Može posedovati i polen filter koji se preporučuje osobama sa alergijama i jonizator

Odvlaživanje: U režimu hlađenja klima uređaj može održavati određenu vlažnost vazduha, pružajući osećaj kvalitetnijeg i svežeg vazduha. Pravilna vlažnost vazduha sprečava širenje plesni (buđi) i lišajeva što takođe povoljno utiče na osobe sa alergijama. Smatra se da je 40-60% prijatna vlažnost vazduha za ljudski organizam.

Ventilacija: Klima uređaji mogu posedovati funkciju ventilacije. Uzimajući vazduh iz unutrašnjosti prostorije klima uređaj ga zamenjuje sa spoljnim – svežim vazduhom koji zatim ubacuje u prostoriju. U međusezoni, kada grejanje/hlađenje nije potrebno, ventilacija može raditi zasebno i biti vrlo korisna.

Postoji više tipova klima uređaja:

• Centralni sistemi
• Split sistemi
• Prozorski uređaji
• Pokretne klime (portable sistemi)

Split sistemi su najzastupljeniji. (karkteriše ih laka montaža, održavanje, rukovanje i masovna proizvodnja pa je srazmerno tome relativno niska cena i velika popularnost poslednjih godina). Split sistemi su nezavisni – autonomni uređaji, mogu biti mono u multi split sistemi. Sastoje se iz spoljne i jedne ili više unutrašnjih jedinica.

Princip rada

Princip rada klima uređaja se svodi na apsorbovanje energije sa jednog mesta i prenošenje na drugo. Takav proces zahteva sistem od bar jedne unutrašnje i jedne spoljašnje jedinice, međusobno povezane bakarnim cevima za protok freona i kablovima za komunikaciju i napajanje.

Rad klima-uređaja je zasnovan na tzv. levokretnom kružnom procesu freona koji kroz cevi kruži u zatvorenom ciklusu. Pri tome, freon menja agregatno stanje.

Osnovni delovi takvog sistema su:

• isparivač
• kondenzator
• kompresor

Freon u isparivač (izmenjivač toplote) smešten u unutarnjoj jedinici, ulazi u tečnom stanju, te isparava (ekspandira) u cevima koristeći toplotu vazduha iz prostorije. Zatim se prenosi kroz spoljne ploče (lamele) izmjenjivača. Nakon prolaska kroz isparivač freon u gasovitom stanju kroz cevi dolazi do spoljašnje jedinice u kojoj je smešten kompresor. U kompresoru se povećava pritisak i temperatura.

Nakon toga se u gasnom stanju uvodi u kondenzator, izmjenjivač toplote takođe smešten u spoljašnjoj jedinici, gde se u cevima ukapljuje(kondenzuje), dok se okolni vazduh prolazeći preko njegovih spoljnjih ploča zagreva.

U kućištima unutarašnje i spoljne jedinice se uz izmenjivačke ploče nalaze ventilatori koji povećavaju strujanje vazduha iz prostorije, odnosno spoljnog vazduha preko izmenjivačkih ploča isparivača (radijalni ventilator), odnosno kondenzatora (aksijalni ventilator). Freon se u tečnom stanju potom kreće prema termoekspanzijskom ventilu u kojem se smanjuje pritisak i temperatura, te ponovno u isparivač gde proces započinje iz početka.

Ako se izmenjivačima toplote - isparivaču i kondenzatoru zamene mesta, tj. ako se isparivač postavi izvan, a kondenzator u prostoriju, dobija se obrnut slučaj: prostorija se greje, a okolina hladi. Kako delove uređaja fizički nije moguće rastavljati i premeštati, prebacivanje načina rada sa hlađenja na grejanje je rešeno automatskom regulacijom. Oba izmjenjivača izvedena su tako da mogu raditi i kao isparivač i kao kondenzator, a u uređaj se ugrađuje preklopni, četvorokraki ventil koji omogućava strujanje freona u oba smera. Na taj način rade uređaji koji omogućavaju i grejanje i hlađenje (toplotne pumpe).

Rečnik pojmova

Split sistem: (mono split sistemi)

Klima-uređaji koji se sastoje se iz dve jedinice: spoljašnje i unutrašnje i sistema(cevi i električne instalacije) za povezivanje kroz koje prolazi freon. Sistemi sa dve jedinice se najčešće sreću, ali postoje i sistemi sa više unutrašnjih jedinica(mono, multi split sistem…) Split sistem je zatvoren sistem u kome se unutrašnji vazduh hladi ili zagreva i na neki način reciklira…prolazeći kroz specijalne filtere koji odstranjuju prašinu, polen, dim vazduh se prečišćava.

Prednosti i mane klima uređaja

Prednosti:

- Komfor  Idealna temperatura životnog ili radnog prostora, tokom cele godine.

- Zdravlje  Priče o zdravlju ili nezdravosti klime padaju u vodu, kad se zna koliko je srčanih bolesnika klimu ugradilo prvenstveno zbog toga da prežive letnje vrućine. Ako se uređaj pravilno koristi, pa se ne preteruje sa razlikom temperature u prostoru i izvan njega, niko ne može reći da je zdravije cele noći se okretati u krevetu od vrućine, nego pokriti se laganim čaršavom.

- Ekonomičnost  Uz efekat toplotne pumpe i koeficijenta grejanja 2-3.

- Čistoća  Nema dima, pepela, azbestne prašine kao kod grejanja na čvrsto gorivo. Uređaji poseduju filtere koji sakupljaju prašinu, obične i elektrostatičke filtere, koji uništavaju razne bakterije, pročišćavaju vazduh od neugodnih mirisa i proizvode ozon.

- Brzina  Nakon svega nekoliko minuta od uključenja, ako je uređaj pravilno dimenzioniran, u prostoriji se oseti promena temperature. Uz to moguće je tajmerima unapred podesiti paljenje ili gašenje uređaja. - Potrošnja el. energije U režimu grejanja troši gotovo isto struje kao kad radi u režimu hlađenja

Mane:

Provetravanje - Split sistemi, standardno, ne mešaju vazduh sa spoljnim – nema provetravanja vazduha u prostoriji.

Gubitak snage na veoma niskim temepraturama – odnosi na klasične – jeftinije klima uređaje koje ne poseduju inverter.

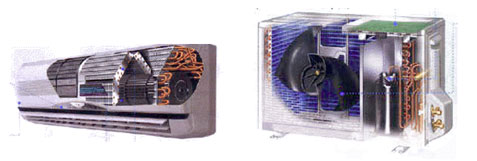

Unutrašnja jedinica

Unutrašnja jedinica se sadrži izmenjivač, elektromotor, ventilator, rashladni fluid – freon, elektro instalacija.

Kada hladi, ima funkciju isparivača. Temperatura isparavanja zavisi od korišćenog freona u sistemu (može da ide i do -20 stepeni). U njoj se nalazi saćasti isparivač, koji je, najčešće izpresavijan u obliku slova S i ispod njega je ventilator, koji vazduh iz prostorije prevlači preko isparivača(tako ga hladi,isušuje i pročišćava) i vraća ponovo u prostoriju.

Kada je klima uključena na grejanje, stvar je obrnuta. Unutrašnji isparivač ima ulogu kondenzatora, a spoljašnji kondenzator ulogu isparivača.

Spoljašnja jedinica

Spoljašnja jedinica se sastoji iz kompresora, isparivača ili kondenzatora (razmenjivači toplote) Kada klima uređaj radi u režimu hlađenja kondenzator se zagreva i toplota se predaje pomoću ventilatora.

Multi split sistemi

se sastoje iz jedne spoljašnje i više unutrašnjih jedinica. U zavisnosti od modela, neki koriste isti kompresor spoljašnje jedinice za svaku unutrašnju jedinicu, dok druge imaju po jedan kompresor za svaku unutrašnju jedinicu.

Kompresor

Kompresor je najosetljiviji, ujedno i najskuplji deo u klima uređaju. Nalazi se u spoljnoj jedinici split sistema i služi za povećanje radnog pritiska freona. Od kavliteta kompresora zavisi i vek trajanja uređaja, a od kapaciteta jačina hlađenja (grejanja) prosotrije.

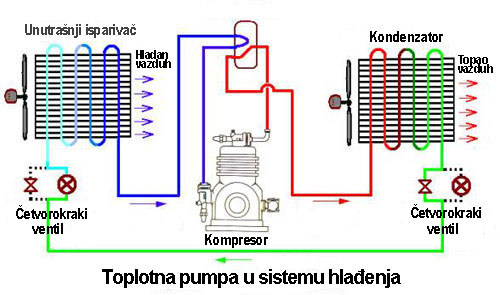

Toplotna pumpa

Toplotna pumpa je naziv za efekat kojim se koristi svojstvo freona (gasa) da greje prilikom povećavanja pritiska. Tehnički, efekat se postiže, kada isparivač (unutra) i kondenzator (spolja), koji su po konstrukciji slični, zamene uloge uz pomoć četvorokrakog ventila i tako se promeni tok freona kroz uređaj.

Tom prilikom uređaj troši 1 KW električne energije, a daje 2-3 KW (jer je koeficijent grejanja 2-3), što deluje nemoguće, ali tada se ne grejemo električnom energijom nego gasom (tj. pritiskom - sabijanjem?! gasa). Ovakav koeficijent grejanja se postiže na temperaturama preko +5 stepeni. Na +5 stepeni dolazi do pojave leda na spoljnoj jedinici i počinje da se stvara inje na isparivaču koje se ponaša kako izolator i ometa razmenu toplote. Problem se javlja daljim smanjenjem temperature, kada je i vlažnost velika. Ukoliko klima uređaj poseduje defrost funkciju, može se koristiti i na spoljnoj temperaturi do -5 C, ali se koeficijent grejanja dosta smanjuje. Zbog toga se klima uređaji ređe koriste za grejanje, ali veoma često za dogrevanje prostorija.

Koeficijent grejanja

je parametar koji pokazuje koliko puta veću energiju grejanja emituje klima uređaj u odnosu na uloženu električnu energiju. Na primer, ako je koeficijent grejanja 3, to znači da za 1kW utrošene električne energije dobijamo 3kW toplote. Ovaj parametar nije konstantan i zavisi od spoljne temperature. Prethodni proračun važi za temperature iznad +5 stepeni. Na manjim temperaturama počinje da se stvara inje na isparivaču koje se ponaša kako izolator i ometa razmenu toplote. Isto važi i za koeficijent hlađenja. Na karakteristikama uređaja se mogu naći i kao energetski učinak. Skraćene oznake su EER za hlađenje i COP za grejanje.

Ovaj paramater daje prednost korišćenju klima uređaja za grejanje u prelaznim periodima.

Inverter uređaji imaju veći koeficijent uštede (COP)

Kapacitet grejanja ili hlađenja se dobija tako što se vrednost utrošene električne energije (po deklaraciji uređaja) pomnoži sa koeficijentom COP ili EER.

Energetska klasa

Energesta klasa predstavlja odnos između utrošene električne enegije i ostvarenog rashladnog ili toplotnog učinka. Postoji 7 stepena energetske klase od A do G. Najefikasnija je A klasa, a najmanje efikasna je G klasa. Što je efikasnija klasa, dobija se više rashladne (ili toplotne) energije za 1 kWh utrošene električne energije.

Inverter tehnologija

Kako bi se popravio rad klima uređaja na niskim temperaturama, razvojem se došlo do tzv. invertera. Za razliku od klasičnog klima uređaja, gde se vazduh uduvava punim kapacitetom (on/off regulacija) čak i kada je temperatura malo iznad ili malo ispod zadate, uređaj sa inverter tehnologijom ima nekoliko snaga kojima radi (brzina obrtaja kompresora), pa kako se približava temperaturi koja je zadata smanjuje pritiske, odnosno snagu grejanja. Broj obrtaja kompresora i spoljnog ventilatora se elektronski menja (i tako prilagođava zadatim uslovima), pa se porede navedenih osobina sporije ledi spoljna jediinica. Tako se kontinualno uduvava neophodna količina vazduha, temperaturna odstupanja su manja i dobija do 30% ekonomičniji rad, manje opterećenje električne instalacije stalnim uključivanjem i isključivanjem kompresora i daleko bolji rad u zimskim uslovima.

Rezultat su i smanjena potrošnja električne energije, duži vek trajanja proizvoda i smanjeni troškovi održavanja i servisiranja.

• on/off-regulacija
• inverterska regulacija

Defrost

Kada se klima uređaj koristi za grejanje dolazi do problema zaleđivanja cevi spoljašnje jedinice, na temperaturama ispod nula stepeni. Na nižim temepraturama, vlažnost vazduha postaje veća, opterećuje se kompresor i smanjuje efekat grejanja. Rešenje ovog problema je defrost funkcija. Uključuje se reverzibilni ventil na kompresoru i klima na kratko prelazi u režim hlađenja (tada ne duva hladan vazduh u prostoriju nego samo topao vazduh spolja za otopljavanje cevi).

Postoji više realizacija defrost funkcije:

- vremenski (kod starijih modela)
- merenje temparature senyorom pa uključivanje po potrebi

Vakumiranje

Pod pojmom vakumiranje se podrazumeva izvlačenje vazduha iz sistema da bi se nakon toga pustio freon u sistem. Tako se mogu proveriti i svi spojevi cevi u sistemu pre puštanja freona. Ako bi se slučajno vazduh nasao u sistemu, klima uređaj bi lošije radio, a ako se u vazduhu nađu čestice (?vlage?)može i da se ošteti. Znači ovaj proces je neophodan prilikom montaže klime.

Vakumiranje se može vršiti običnim kompresorom ili specijalnim kompresorom za tu namenu. Kompresor se spaja crevom na ventil za punjenje klime (na spoljnoj jedinici), ali je poželjno koristiti manometar preko kojeg se kontrolise pritisak u cevima.

Za novije tipove freona pozeljno je da pumpa bude dvostepena, jer su im molekuli manji od starijih tipova freona.

BTU

British Thermal Unit – količina energije potrebna da se temperatura 1 lb. (=1 pound =453.6 grama) vode poveća sa 1° F.

Btu/h: razmenjena energija u jednom času 1 Btu/h = 0,293071 W (ili 1W oko 3.41 BTU/h), tim parametrom se iskazuje kapacitet hlađenja i grejanja uređaja.

To je najznačajniji parametar klima uređaje. Kada se kaže da je neka klima “devetka“, “dvanaestica“, “osamnaestica”… misli se da uređaj ima 9000BTU, 12000BTU, odnosno 18000BTU respektivno. Na osnovu ovog parametra se određuje koji klima uređaj je neophodan za hlađenje/grejanje određenog prostora.
Kalkulator klima uređaja

Freon

naziv za više vrsta gasova koji se prvenstveno upotrebljavaju u klima uređajimakao rashladni medij. Freoni su netopljivi u vodi, a prodiru visoko u stratosferu jer su inertni u hemijskim reakcijama. Podeljeni su prema hemijskom sastavu, ekološkim faktorima, vrsti uređaja u kojima se koriste.

Desetinama godina unazad su korišćeni hlorofluorougljenici (CFC) - poznatiji su R-11,R-12,R-502 i hidrohlorofluorougljenici (HCFC) - od kojih je najzastupljeniji R-22. Zbog svojih neekoloških osobina ovi freoni se postepeno izbacuju iz upotrebe.

Freon R-12 Freon 12 ili R-12 (Dihlordifluormetan), hemijske oznake CCl2F2 je najčešće upotrebljavan gas CFC tipa, i nekada je bio osnovni gas u rashladnim sistemima, ali i kao sredstvo za čišćenje, pogonsko sredstvo u bocama pod pritiskom (razni sprejevi). Upotreba freona 12 se zabranjena zbog velikog utjecaja na ozonski omotač.

Freon R-22 Freon 22 ili R-22 (Hlordifluormetan) hemijske oznake CHClF2 je sličan gasu R-12, ali umjesto jednog atoma hlora ima atom vodonika. Upotrebljava se u kućnim i komercijalnim sistemima, i to je prva pogodna zamena za R-12, jer je njegov utjecaj na omotač samo 10% utjecaja R-12. I on se polako izbacuje iz upotrebe zbog ekoloških osobina, kod naz sastupljen u starijim uređajima.

Freon R-134a 1,1,1,2-Tetrafluoretan, ili R-134a (Genetron 134a, Freon 134a ili HFC-134a), hemijske oznake je CH2FCF3, je haloalkansko rashladno sredstvo koje nema uticaj na ozonski omotač kao prethodna dva. Predstavlja zamenu za R-12, ali i njegovom neekološkom nasledniku R-22 i od 1990. god. se sve više upotrebljava u rashladnim krugovima. Koristi se u svim sistemima gde se koristio R-22, automobilskim klima sistemima, ali je i standard u pokretnim klima uređajima. R-134a spada u grupu Haloalkana koji nemaju hlora u svom sastavu, hlor je kompletno zamenjen atomima vodonika. Zbog male veličine molekula sklon je curenju na poroznim spojevima cijevi. Posljednjih 10 godina, koncentracija R-134a se znatno povećala u zemljinoj atmosferi, s predviđanjima da će se i dalje povećavati. Iako nema uticaja na uništenje ozonskog omotača, ima znatan uticaj na globalno zagrevanje kao i uticaj na pojavu kiselih kiša. Iako je ekološki gas, u poslednje vreme se i R-134a zamenjuje sa freonom koji nema negativnih utjecaja na okolinu - R-744 ili obični ugljen dioksid i sa izobutanom R-600а. Izobutani zahtevaju totalno drugačiju servisnu opremu.

Freon R-407c spada u grupu HFC gasova kao i R-134a, koristi se u tipovima uređajima gde i R-22 (R-22 se može ubaciti u sisteme koji su predviđeni za R-407c, ali obrnuto ne važi, jer ulje u kompresoru nije istog sastava). Sličnih je performansi kao i R-22, samo što spada u ekološke gasove. Ovaj gas se ne može dopunjavati pa je zato skuplji redovan servis (od npr. uređaja koji koriste R-22), kada se u ceo sistem ubacuje novi gas.

Freon R-410a spada u grupu HFC gasova kao i R-134a, koristi se u tipovima uređajima gde i R-22. Poseduje veći kapacitet hlađenja i radi na dosta većem pritisku nego R-22 (čak do 60 bara, pa se zbog toga ne smeju koristiti tankozidne cevi). Za dobar rad uredjaja potreban je vakum u sistemu jer se vlaga sa ovim freonom veže i do 100% više nego kod R-22 freona. Sistem se normalno može dopunjavati.

R-600 je najnovija generacija gasa za rashladne uredjaje izuzetno je eкsplozivan i u tim instalacijama nema varenja vec se koriste specijalni alati za spajanje...

R-600a Izobutan ima formulu C4H10,iako je zapaljiv i eksplozivan rashladni sistemi pune se vrlo malom količinom izobutana R-600a koji je ekološki prihvatljiviji čak i od R-134a.

R-610 za kućne aparate Za razliku od nas, Evropska unija insistira isključivo na klimama, koje se prave sa ekološkim freonom.

poseban alat za R407,R410 i R600.

Pritisci freona pri zadatim temperaturama isparavanja.

Filteri

Svaki klima uređaj ima najmanje jedan filter. Vazduh se prilikom prolaska kroz unutrašnju jedinicu filtrira (mehanički, antialergijski...), osvežava raznim filterima sa mirisima i reguliše se njegova relativna vlažnost. Neki uređaji opremljeni su i tzv. jonizatorom što osigurava dodatni kvalitet vazduha.

Tip samog filtera zavisi od vrste klima sistema. Postoje od običnih mehaničkih - fungicidnih, elektrostatskih -antialergijskih, aktivnih – ugljičnih.

Kvalitet filtera se meri u postocima zadržavanja čestica, na osnovu veličine i količine čestica koje zaustavlja, količine vazduha u m³ koji prolazi kroz sam filter.

Filter za prašinu

Uklanja prašinu i čestice iz vazduha kako bi osigurao konstantantan dovod čistog vazduha. Jednostavno se održava; pranjem ili usisavanjem.

Filter za pročišćavanje vazduha

Filter za pročišćavanje vazduha sakuplja najmanje čestice prašine i grinje veličine 0,01 mikrona i sprečava širenje bakterija i virusa. Filter ima dvije strane sa zračnim-elektrostatičnim filterom sa prednje strane i filterom sa aktivnim ugljenom sa zadnje strane. Filter za pročišćavanje zraka uvek je kombiniran sa normalnim filterom.

Fotokatalitički filter

Ovaj filter je antibakterijski i deodorirajući filter koji uspešno razbija dim cigarete, te također zaustavlja razvijanje bakterija, virusa i mikroorganizama nakupljenim u filteru. Fotokatallitički filter uvijek dolazi u kombinaciji sa filterom za pročišćavanje zraka.

Daljinski upravljač

- osnovne funkcije i najčešće obeležavanje

	Uključenje/isključenje uređaja
	COOL (hlađenje) Aktiviranje ovog režima se najčešće vrši pritiskanjem na dugme Mode ili Operation dok se na ekranu ne pojavi natpis COOL ili ikonica koja podseća na pahuljicu.
	HEAT (grejanje): Aktiviranje ovog režima se najčešće vrši pritiskanjem na dugme Mode ili Operation dok se na ekranu ne pojavi natpis HEAT ili ikonica koja podseća na sunce.
	FAN (provetravanje): je režim rada u kome klima uređaj vrši prinudnu cirkulaciju vazduha - provetravanje prostorije. Aktiviranje ovog režima se najčešće vrši pritiskanjem na dugme Mode ili Operation dok se na ekranu ne pojavi natpis FAN ili ikonica koja podseća na ventilator.
	AUTO (automatski): Klima uređaj samostalno određuje režim rada (grejanje, hlađenje…). Aktiviranje ovog režima se najčešće vrši pritiskanjem na dugme Mode ili Operation dok se na ekranu ne pojavi natpis AUTO.
	DRY (osušiti): je režim rada za smanjenje vlažnosti vazduha, istovremeno se i prostorija blago hladi. Aktiviranje ovog režima se najčešće vrši pritiskanjem na dugme Mode ili Operation dok se na ekranu ne pojavi natpis DRY ili ikonica u obliku kapljice.
	Podešavanje temperature se vrši sa dva dugmeta najčešće obeležena sa + , - ili sa strelicama. Da bi se pokrenuo uređaj potrebno je da postoji razlika između zadate i stvarne temperature u prostoriji (ponekad i nekoliko stepeni). Ne treba preterivati sa podešavanjem temperature.
	Brzina ventilatora se podešava pritiskanjem dugmeta na kome može pisati FAN ili je nacrtana sličica ventilatora. Ova funkcija služi za podešavanje protoka vazduha (m3/h) odnosno brzine duvanja ventilatora. Obično postoje: najmanja, srednja, najveća i automatska brzina.
	Položaj usmerivača vazduha (žaluzine) se podešava na dva načina u zavisnosti od modela:     - sa jednim dugmetom, tako što jednim pritiskom krilca počnu da se kreću od tačke 1 do tačke 6 (kao na sl.) pa nazad do tačke 1 i tako neprestano. Ponovnim pritskom na isto dugme se krilca zaustavljaju u položaju gde se trenutno nalaze.     - sa dva dugmeta, jedno za podešavanje fiksnih položaja (obično ih ima šest) i drugo dugme za automatsko pomeranje

Režimi rada: izbor se vrši najčešće pritiskom na dugme Mode ili Operation
